离心式制冷装置的组成及制冷循环原理
添加时间:2017-11-08

离心式制冷装置主要由离心式制冷复盛压缩机、冷凝器、节流装置、蒸发器、 润滑系统、抽气回收装置(进口处气压低于大气压时用)、泵出系统(进口处气压 高于大气乐时用)、能量调节机构及安全保护装置等组成。

一般空调用离心式制冷机组制取4~9℃冷媒水时,采用单级、双级或三级离心式制冷压缩机,而蒸发器和冷凝器往往做成单简式或双简式置于压缩机 下面,作为压缩机的基础,以组装形式出厂。

节流装置常用浮球阀、节流孔板(或称节流孔口)、线性浮阀及提升阀 等,在有些机组中,还有用涡轮膨胀机作为节流装置的。

和其他蒸汽压缩式制冷机组一样,离心式制冷循环也是由蒸发、压缩、冷凝 和节流四个热力状态过程组成。

单级半封闭离心式制冷机组的制冷循环

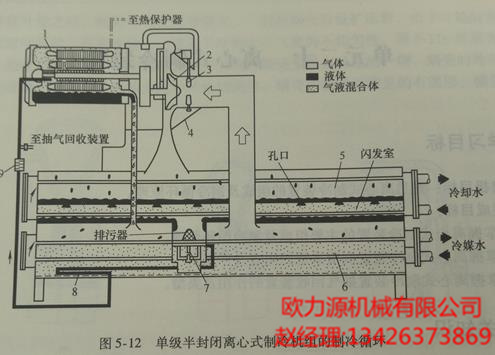

图5-12 所示为单级半封闭离心式制冷机组的制冷循环。压缩机4从蒸 发器6中吸入气态制冷剂,经压缩后的高压气体进入冷凝器5进行冷凝。

冷凝后的制冷剂液体经除污后,通过节流阀7节流后进入蒸发器,在蒸发器 内吸收列管中冷媒水的热量,成为气态而被压缩机再次吸入进行循环工作。

冷媒水被冷却降温后,由循环水泵送到需要降温的场所进行降温。

另外,在通过节流阀节流前,用管路引出一部分液体制冷剂,进入蒸发器中 的过冷盘管,使其过冷,然后经过滤器9进入电动机转子端部的喷嘴,

喷入电动机,使电动机得到冷却,再流回冷凝器再次冷却。

复盛螺杆式制冷压缩机一般是在高转速下运行的,其叶轮与机壳无直接接触摩擦, 无需润滑。

但轴承、增速齿轮等其他运动摩擦部位则不然,即使短暂缺油,也将导致烧坏,因此,离心式制冷机组必须带有润滑系统。

开启式离心机组的润滑系统为独立的装置,半封闭式则放在压缩机机组内。

图5-13 所示为半封闭离心式制冷压缩机的强制润滑系统。润滑油自液 压泵6经油压调节阀10、油冷却器11和过滤器13,送至各轴承和增速齿轮 进行强制润滑、冷却循环。
