复盛空压机利用联轴器找正的方法
添加时间:2017-11-15

大型设备一般都由若干轴来传递运动和动力,联轴器是连接轴与轴的零件,联轴器 正其实是找的轴的同轴度,找正是复盛压缩机安装的重要工作之一。

找正的目的是在机器工作时主动轴和从动轴两轴中心线在同一直线上。同复盛空压机轴度误差 过大将使联轴器、传动轴及其轴承产生附加载荷。

引起机器的振动、轴承的过早磨损、机械密封的失效、联轴器的损坏,甚至发 生疲劳断裂事故。

因此,同轴度误差必须控制在合理的范围内。

联轴器找正的方法很多,常用的有直尺塞规法、双表法、三表法、单表法、 激光对中仪等方法。

直尺塞规法一般用于转速较低、精度要求不高的机器。双表法一般适用于采用滚动轴 承、轴向审动较小的中小型机器。

复盛空压机同轴测量

三表法精度很高,适用于需要精确对中的精密机器和高速机器。

如汽轮机、离心式压缩机等,但此法操作、计算均比较复杂。单表法对精 度高,不但能用于复盛空压机轮毂直径小而轴端距比较大的机器轴找正,面且又能适用于 多轴的大型机组(如高转速、大功率的离心压缩机组)的轴找正。

用这种方法进行轴找正还可以消除轴向窜动对找正精度的影响。

操作方便,计算调整量简单,是一种比较好的轴找正方法。

激光对中仪是近几年发展起来的一种找正工具,具有操作简单、找正速度快、误 差小等优点,但由于本身价格昂贵、对使用者素质要求较高等原因,没能得到大规模推 广使用。

要想明白找正原理,我们先分析一下机器安装时联轴器出现的误差情况。

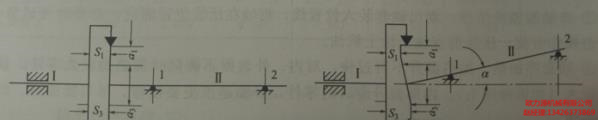

(1) 机器安装时,联轴器在轴向和径向会出现偏差或倾斜,可能出现四种情况。

①两半联轴器既平行又同心,如图4-6(a) 所示。这时S1 =S3,a1= a3,此处S1、 S3,a1、a3表示联轴器上方(0%) 和下方(180°) 两个位置上的轴向和径向间隙。

②两半联轴器平行,但不同心,如图4-6(b) 所示。这时S1= S3,a1≠ a3,即两轴中 心线之间有平行的径向偏移。

③两半联轴器虽然同心,但不平行,如图4-6(c) 所示。这时S1≠S3,a1=a3,即两 轴中心线之间有角位移(倾斜角为a)。

④两半联轴器既不同心,也不平行,如图4-6(d) 所示。这时S1≠S3,a1≠a3,即两 轴中心线既有径向偏移也有角位移。
