复盛空压机主轴承、气缸套、飞轮壳的安装
添加时间:2017-12-04

1.复盛空压机主轴承和曲轴的安装

(1)把主轴承的上半部分放置在轴承座上,主轴承上的油孔要和轴承座上的油孔对准, 轴承定位翼片要正确的放置在主轴承座的定位槽内。

(2)把主轴承的下半部分放置在相应的主轴承盖上,轴承定位翼片要正确的放置在定位槽内。

(3)盖上主轴承盖,用标准的上紧方法和扭矩压紧(注意主轴承盖的方向图13.12)。

(4)用内径千分尺或内径量表测量主轴承的垂直和水平两个方向的尺寸并作记录。

(5)用千分尺测量曲轴的主轴径和曲柄轴径并作记录

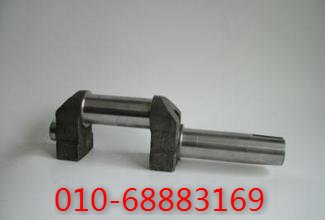

复盛空压机曲轴

注意:各部位的尺寸新件不能超过技术规范所规定的尺寸偏差,再用零件的尺寸不能 超过可再用尺寸范围。否则要对零件进行更换或者修复。

(6)把选配好的主轴承上半部分放置到轴承座上。把主轴承的下半部分放置到相应的瓦盖上。

(7)在主轴承和曲轴的主轴径上涂抹上润滑油。

(8)确保曲轴一端上的“FRONT"( 前)向着空压机的前方,用合适吊具把曲轴放到缸体内。曲轴的前端用箭头标示着曲轴正确的旋转方向。

(9)曲轴齿轮上的正式标记要和正时齿轮上的正式标记对准(曲轴上为“B”,正时齿轮上为“C”)。

(10)注意主轴承盖的方向,按照主轴承盖的编号安装在相应的位置上。

(11)先用270N.m 的扭矩上紧全部螺帽,然后再把每个螺帽扭紧120%。

(12)转动曲轴,应轻松转动自如。

(13)用百分表测量曲轴的轴向间隙,应在技术规范允许范围之内。

2.复盛空压机气缸套的安装

(1)缸套座孔内涂上皂液。把气缸套上部密封圈放在SAE30 号机油中浸泡一会,然后将其装在缸套上。

(2)在密封圈膨胀之前立即用压紧L具把缸套装人座孔。

3.复盛飞轮壳、曲轴后油封及飞轮的安装

(1)安装好飞轮壳密封垫( 在密封垫上抹上一些润滑脂,这样固定密封垫更容易一些)。

(2)在飞轮壳上安装合适的吊具,把飞轮壳安装到缸体上。

(3) 上紧飞轮壳固定螺栓。

(4)把曲轴油封连同耐磨环一起安装到曲轴上。

(5)在曲轴油封压盘安装四条螺栓,然后安装到曲轴上。

(6)均匀压紧这些螺栓,把曲轴油封安装到位。

(7)拆下曲轴油封压盘,观察油封和耐磨环是否安装到位。

(8)等到油底壳安装完毕后再安装飞轮。

(9)在飞轮上固定合适的吊具,按照安装标记把飞轮安装到曲轴上。

(10)上紧飞轮螺栓。

(11)安装正时指针。
