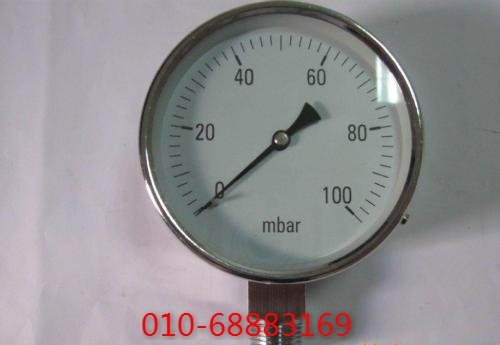

弹簧管压力表主要由表盘、弹簧管、拉杆、干燥机、扁形齿轮、轴心架和指针等组成。

它利用弹簧管变形推动机械传动机构而指示读数。

弹簧管压力表可测量0.0196~58.8MPa的压力，精度等级有0.5级、1.0级、1.5级、2.5级等。 选用弹簧管压力表时，若被测介质压力较稳定，仪表的正常指示为最大刻度的2/3或 3/4; 若测量波动的压力，仪表的正常指示宜为最大刻度的1/2。

因弹性元件的下限灵敏度低、误差大，所以最小指示可取最大刻度的对压力表的要1/3。

此外，被测介质不同时， 求也不同，如测氧气介质时应采用不含油脂的而测乙炔介质则不宜采用金属制造的压力表， 含铜量超过70%的铜合金制造的压力表。

压力表应垂直安装在直管段上，不应设置弹簧管压力表 在三通、弯头、变径管等改变介质流速或流向1的管件附近，以免产生过大的测量误差。

取压点位置的规定是: 被测介质为气体时，在管道的上部取压; 被测介质为液体时，在管道的下部或中心部取压。

压力表应安装在光线充足、便于观察和方便检修的地方。由于表接头螺纹通常与管螺纹不一致，需按实际配制相应的接头。

压力表安装完毕，在表盘玻璃上应标出工作压力上、下限的值点。压力表应按规定定期检验和校正。

2.空压机波纹管压力表

波纹管压力表的波纹管一端封闭，另一端开口。

开口端焊接在底座上，有一小孔与被测介质连通。当波纹管内外存在压力差时，波纹管的 轴向产生变化，经杠杆机构可驱动记录笔在记录纸上绘出压力变化曲线。

这种压力表可测量0.05~0.5MPa 的压力或0~760Torr (1Torr= 133.322Pa) 的真空。
