空压机线路安装中对开关柜和硬母线的要求
添加时间:2017-12-11

高压开关柜是作接受和分配电能之用的,开关柜的好处是投资少,土建简单,安装及运行维护方便。

选择开关柜要根据主结构确定其数量,根据负载大小来选择开关柜型号、容量和保护方式。常用10kV各种型号开关主要用途如下。

(1)GG-1A型。

该开关柜是高压装置中采用最广泛的一种,为固定式开关柜,适用于发电厂、变电站作为控制发电机、变压器及馈电线。

但此型号的开关柜,由于电气元件笨重,已逐渐被改进的GG 10 型开关柜所代替。

2)GFC-型手车式高压开关柜。

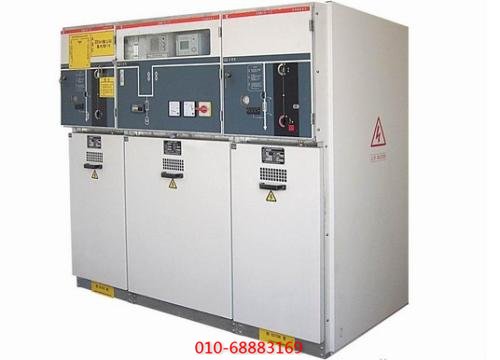

高压开关柜

该型开关柜适用于额定电压为6~10kV、额定电流为400~900A 的单母线系统,作接受和分配电能之用。

(3) GG-10型和GFC-10型高压开关柜。

该两种型号为GG-1A型和GFC-1型开关柜的改进型,其用途及一次线路和二次 线路接线方案均与原型号相同,但该两型开关柜具有体积小、重量轻和质量高等优点。

常用母线的适用范围硬母线按其形状不同又可分为: 矩形母线、槽形母线、菱形母线、管形母线等多种。

矩形母线是最常用的母线,也称母线排。按其材质又有倡母线《铝排》和制母线(铜排) 之分。矩形母线的优点是施工安装方便、在运行中变化小,载流量大,但造价较高。

管形母线通常和插销刀闸配合使用。目前采用的多为钢管母线施工方便,但载流容量甚小。铝管虽然载流容量大,但施工工艺难度较大,目前路少采用。

槽形和菱形母线均使用在大电流的母线桥及对热、动稳定要求较高的配由场合。软母线多用于室外。室外空间大,导线间距离宽,而且散热效果好,施工力便,造价也较低。

不论选择何种母线均应符合下述条件。

(1)所选母线必须满足持续工作电流的要求。

(2)对于全年平均负载高、母线较长,输电容量也较大的母线,应按经济电密度进行选择。

(3) 母线应按电晕电压校验合格。

(4) 按短路热稳定条件校验合格。

(5) 按短路动稳定条件校验合格。

矩形母线竖装与平装时对额定载流量的要求

母线在正常运行中,因通过电流面发热,如果母线本身的发热量等于向同理年阿歌出热量时,每线温度不变,所以母线温度与散热条件有很大关系。

在是升一定的条件下,如果散热条件不同,即使是同一规格的母线,其允许的额定电流也应不相同。

对于矩形母线来说,竖装时散热条件较好,平装时散热条件稍差。一般在保持同等温升的条件下,竖装母线要比平装母线的额定电流大5%~8%,但竖装母线的动热稳定要比平装母线差。

虽然如此,由于平装母线便于布线,故在实际应用中,仍以平装母线较为常见。
