电流互感器的选择及使用方法
添加时间:2017-12-11

1.选择电流互感器的方法

(1) 额定一次电流应在运行电流的20%~120%的范围内。

(2) 电流互感器的额定一次电压和运行电压相同。

(3) 注意使二次负载(如仪表及继电器等) 所消耗的功率不超过电流互感器的否则电流互感器的准确等级将下降。

(4) 根据系统的供电方式,选择使用电流互感器的台数和不同的接线方式。

(5) 根据测量的目的和保护方式的要求,选择电流互感器的准确等级。

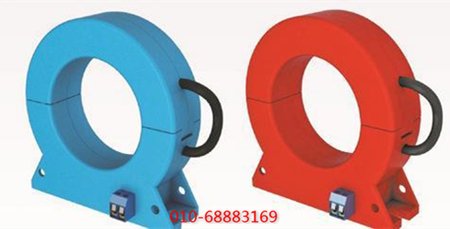

原形开口式电流互感器

2.电流互感器二次线圈的串联使用

将电流互感器的二次线圈串联使用主要是为了满足测量所需的准确等级。因为互感器有不同的准确等级,每个等级均有相应的电流误差。

如果互感器所接的负载不超过规定值,则产生的误差能在相应等级所规定的范围之内,反之将使误差增大,准确等级降低。

但是在实际使用中,有时只用一台互感器的二次线圈串联使用。

所接负载就由两只互感器共同负担,“,Qz此时电流变比不变,负载阻抗和它两端的电U2/2 压也不变,而每只互感器二次线圈上的电压只是原来的一半,所承担的负载也相应降低了一半,从而减小了误差,满足了测量所需两只电流互感器的二次线圈串联的准确等级。

3.电流互感器的容量伏安和欧姆的表示法

因为电流互感器的误差与二次回路的阻抗有关,阻抗增大误差也相应增大,其准确等级就会降低。所以互感器二次回路的阻抗大小,将直接影响互感器的准确等级。

而互感器的容量实质上是指二次额定电流通过二次额定负载所消耗的功率。当容量用伏安表示时,其伏安数为Wz=IZz.根据公式不难看出,电流互感器的容量与二次回路的阻抗成正比,而二次回路额定电流均为5A,二次阻抗确定了,容量也就确定了。

故也可用欧姆来表示容量。

显然额定容量的伏安值等于额定阻抗和额定电流时电流互感器的输出功率值,在三相平衡或中性点不接地系统的不平衡回路中,可以用两只电流互感器接成“V" 形接线来测量三相电流。

虽然电流互感器接在A、C两相上,但由于B相上的电流表申接在A、C 两相电流互感器的公共端,根据克氏第二定律可知:

因此B相上的 电流可由串接在A、C两相电流互感器用两只电流互感器测量三相电流 公共线上的电流表间接测得。
