高压贮液器的作用是
添加时间:2017-12-13

在实际的蒸气压缩式制冷循环中,除必须的压缩机、冷凝器和蒸发器以外,还有许多改善制 冷系数和保证运转安全不可缺少的辅助设备与阀件。

贮液器的作用是贮存液体,按其作用压力不同可分为高压贮液器和低压贮液器两种。

高压贮液器一般位于冷凝器之后,它的作用是:

(1) 贮存冷凝器流出的制冷剂液体,使冷凝器的传热面积充分发挥作用。

(2) 保证供应和调节制冷系统中有关设备需要的制冷剂液体循环量。

(3) 起到液封作用,即防止高压制冷剂蒸气窜至低压系统管路中去。

高压贮液器的基本结构,它是用钢板焊制成圆筒形、两端焊有拱形盖的密闭 压力容器。

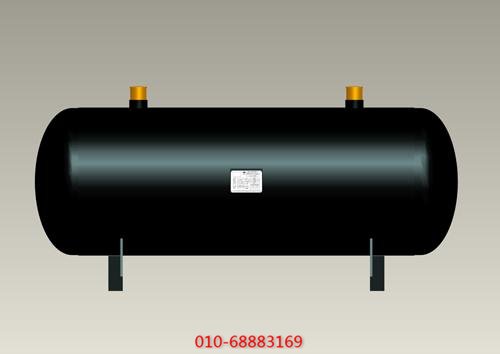

卧式高压储液器

在简体上部依次有进液、气相平衡、压力表、安全阀、出液和放空气等管接头,其中出 液管伸人简体内接近底部,另外还有排污管接头和油包。

油包上装有放油管接头。有些厂家生 产的氨用高压贮液器不设油包,放油管自简体上部伸人筒内接近底部。

氨用高压贮液器的筒体一端装有液位指示器。

高压贮液器上的进液管、平衡管分别与冷凝器的出液管、平衡管相连接。

平衡管可使两个容器中的压力平衡,利用两者的液位差,使得冷凝器中的液体能顺畅地流进高压贮液器内。

高压贮液器的出液管与系统中各有关设备及总调节站连通;放空气管和放油管分别与空气分离器和集 油器有关管路连接;排污管一般可与紧急泄氨器相连,当发生重大事故时,作紧急处理泄氨液用。

在多台高压贮液器并联使用时,要保持各高压贮液器液面平衡,为此各高压贮液器间需用气相平 衡管与液相平衡管连通。为了设备安全和便于观察,高压贮液器上应设置安全阀、压力表和液面 指示器。

安全阀的开启压力一般为1.85 MPa。压力表测压范围为0- 2 .5 MPa。高压贮液器贮 存的制冷剂液体最大允许容量为高压贮液器本身容积的80%,最少不低于30%。

存液量过高, 易发生危险和难以保证冷凝器中液体及时流人;存液量过少,则不能满足制冷系统正常供液需 要,甚至破坏液封发生高低压窜通事故。
