空压机液力密封工作原理及结构型式
添加时间:2017-12-21

利用密封液旋转时所产生的液体压力作用于空压机泄漏通道中,达到封严的目的,它适用气体或波体介质的密封。

因密封介质与被密封介质之间的相容相克要求,当采用的密封介质为水, 称水环密封(或水力密封),若选用油时,称油环密封。

例如空压机的轴封禁忌用油,可采用水环密封。空压机装置中可使用水环密封蒸为,方便易行。

水环密封,其工作过程:当转动盘1在水环密封腔7中旋转,由于摩擦作用, 密封腔中之水随之转动,产生的离心力与被封气体压力平衡,形成一定的水位差sh。

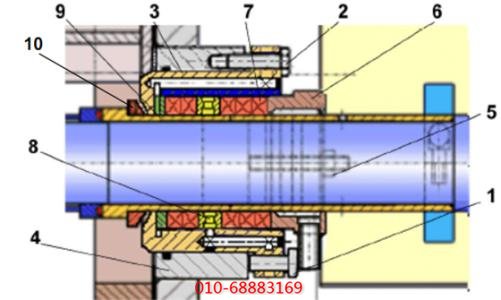

复盛水环密封

这样,空气腔5及气体腔4 就內密封水隔离开来,将气体腔的气体密封起来。

水泵10将集水箱11中 的水经冷却液9 注入高位水箱8中,水从高位水箱经进水口2供入水环密封腔中,但须控制水量,以妨充到气体腔中,为此设置水表6,显示水的状况。

水自水腔的出水口17排至集水箱,少量水进入空气腔或气体腔中去。

然后气、水混合物gw由G口注入集水箱,水、气分 离后,该气体由集水箱锥顶回到鼓风机进口12; 面空气、水混合物a0经A口流到集水箱虹 吸管SP处。

高位水箱中有溢流管15,使过多的水返回集水箱,高位水箱中水位由水位管16 指示。

当启动、停车阶段,转速较低,水环密封失效时,电磁阀14便启动,关闭阀13b停止 供水,和关闭阀13a截断集水箱与空气腔和气体腔的通路,同时开启氮气阀,将氮气通至空 气腔和气体腔,用氨气密封。

为了增大密封能力,或改选重度较大的液体作为密封液,或在结构上改进,出现带有副 叶片的转动盘,称水环叶轮。

由于液体粘性、摩擦耗功,使密封掖体温度升高,带来种种不利影响,通常限制盘的周 速,一般不宜超过50m/s 当增设农热、冷却循环装置后,其速度仍可提高,辅机系统则复杂。

水环密封在工作转速下可达到完全封严的目的,为了改善空压机启动或停车阶段的密封性能, 出现了带有皮碗密封件的水环密封结构,在工作转速下主要靠水封密封, 在低速时靠皮碗密封。

图示空压机高速时叶片的抽气作用使结构下,皮碗有脱开轴的趋势, 低速时因煤气压力大于大气,迫使皮碗紧贴铀表面而封严。
