空压机组合密封的其它形式
添加时间:2017-12-21

1.迷宫-离心副叶轮密封组合

空压机气缸中的气体压力P,构成外泄漏,在迷宫密封体1之后, 又布置离心式刷叶轮4,对气体作功。

适当选择壳体上的引出孔孔径大小,可获得适 度的气体压力,提高背压,加强其密封效果。

气体-空气混合气视情况或引入离心 风机的进口,或引去净化处理。

2.充液-螺旋-迷宫密时组合

它是由充液密封发展而来,属非接触式密封,密封介质以一定的压力P进入环形腔2, 从而将左侧真空室与大气隔断。

为了抑制环形腔内的密 对介质向左、右两侧过分泄漏,需在环形腔两侧设置方向相反的螺旋密封,其泵油 作用方向如图示简头方向。

由于大气和密封介质的主要因此左侧的泄漏方向已知, 螺旋应比右侧的更长一些。

此外,靠近真空侧还需设置梳齿密封,作为辅佐。

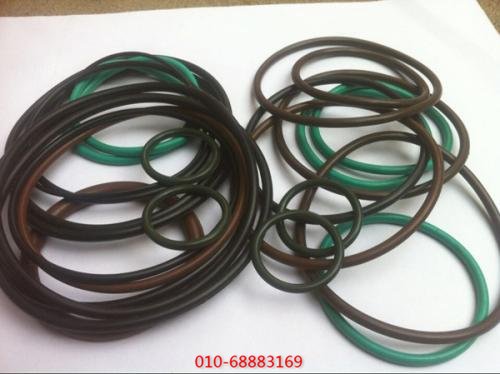

组合密封圈

3.充油-螺旋带皮碗-迷宫密封组合

如果将皮碗1设计成在自由状态下不与轴4 接触。低速转动时,因充 入一定压力的密封油,故有漏入真空侧的趋势,因而迫使皮碗紧轴表面而封严。

高速转 动时,螺旋密封的作用显著,其泄漏趋势绥解,皮碗又恢复到自由状态下,与轴脱开,此 时,充油-螺旋密封起作用。

4.甩油盘-皮碗密封组合

为了防止左侧润滑轴承3 用的油渗出箱体4 之外,首先采用甩油盘2 挡住,利用北旋转离心作用,将油雾甩向國周并回油。

另在端盖5上安放皮碗6,它与轴套7构成按触式密封,达到封严的目的。

5.甩油盘-机械密封组合

其密封效果更它是在图所示结构基础上,将皮碗改用机械密封,适用于高速。

6.充气-螺旋密封组合

该密封装置一方南防止左侧的润滑油渗漏到右侧的高温燃气腔中去,另一方面要 求右侧的高温燃气不得进入轴承腔中,为此,从密封端盖4 通入压缩空气。

其一部分经左侧的螺旋密封, 左侧的螺旋密封加强其封油效果;另一部分压缩空气经右侧的螺旋密封,两者共同作用结果,加强该密 封的封气效果。

另外,设置油、气混合物的回路及其处理措施。

7.机械-螺旋-迷宫密封组合

左侧被封气体压力为P,通过迷官密封7 后,紧接着为螺旋密封l,最后安置机械密封的石墨环组件6,达到封严。

因石墨环具有较 窄的端面接触,应稍有浮动,此外,润滑与冷却的油压P,应高出气体侧压力P,其温度维持50℃左右。
