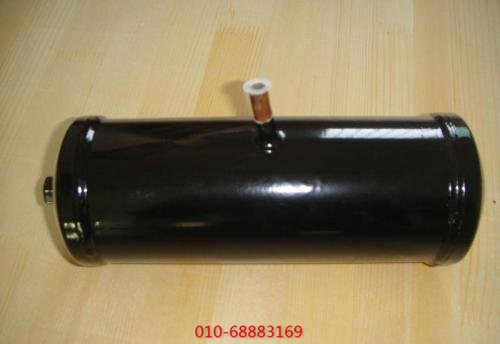

空压机贮液器的作用是贮存被体,按其作用压力不同可分为高压空压机贮液器和低压空压机贮液器两种。

1.高压空压机贮液器

高压空压机贮液器一般位于冷凝器之后,它的作用是:

(1) 贮存冷凝器流出的制冷剂液体,使冷凝器的传热面积充分发挥作用。

(2) 保证供应和调节制冷系统中有关设备需要的制冷剂液体循环量。

(3) 起到液封作用,即防止高压制冷剂蒸气窜至低压系统管路中去。

高压空压机贮液器上的进液管、平衡管分别与冷凝器的出液管、平衡管相连接。

平衡管可使两个容高压贮器中的压力平衡，利用两者的液位差,使得冷凝器中的液体能 顺畅地流进高压空压机贮液器内。

液器的出液管与系统中各有关设备及总调节站连通;放空气管和放油管分别与空气分离器和集 油器有关管路连接;排污管一般可与紧急泄氨器相连,当发生重大事故时,作紧急处理泄氨液用。

在多台高压空压机贮液器并联使用时,要保持各高压贮被器液面平衡,为此各高压空压机贮液器间需用气相平衡管与液相平衡管连通。

为了设备安全和便于观察,高压空压机贮液器上应设置安全阀、压力表和液面 指示器。

安全阀的开启压力一般为1.85 MPac 压力表测压范围为0~2.5 MPa。高压空压机贮液器贮 存的制冷剂液体最大允许容量为高压空压机贮液器本身容积的80%,最少不低于30%。

存液量过高，易发生危险和难以保证冷凝器中液体及时流人;存液量过少,则不能满足制冷系统正常供液需要,甚至破坏液封发生高低压窜通事故。

2.低压空压机贮液器

根据用途的不同可分为低压空压机贮液器和排液桶。低压空压机贮液器是用来收集压缩机回气管路上氨液分离器所分离出来的低压氨液的容器,其结构与高压空压机贮液器基本相同,在此不在赘述。

其中平衡管接头焊有一 段直径稍大的横管,横管上再焊接两根接管,这两根接管根据其用途称为加压管和减压管(均压 管)。

出被管伸人桶内接近底部。桶体下部有排污、放油管接头。容器的一端装有液面指示器。

排液桶除了贮存融霜排液外,更重要的是对融霜后的排液进行气、液分离和沉淀润滑油。其 工作过程是通过相应的管道连接来完成的。

在氨液排出前,应先 将沉积在排液桶内的润滑油排至集油器。排液桶属低温设备,应包隔热层。
