复盛压缩机涡轮增压系统的检测与维修
添加时间:2017-12-04

1.复盛空压机涡轮增压器的检测

(1)涡轮轴向窜动量0.1~015mm,最大允许轴向窜动量0.15mm。

(2)止推轴承固定螺栓上紧力矩7N.m。

(3)每个止推环的厚度2.51~2.54mm。

(4)轴承处轴颈外径17.429-17.437mm。轴承内径17.475~ 17.483mm。

(5)密封环最大允许间隙0.23mm。密封环槽最大允许宽度1.73mm。密封环最小允许宽度l.57mm。

(6)压气机叶轮固定螺母扭紧力矩43 3N.m(螺母上紧后,轴不能有弯曲或应力增加)。

(7)浮动轴承处壳体内径26.995~27.008mm。浮动轴承外径26.886~26.899mm。

(8)密封环封套内槽宽3.25~3.30mm。密封环与套内槽的侧隙0.05~0.15mm。

(9)压气机叶轮下部间隙0.46~0.55mm。

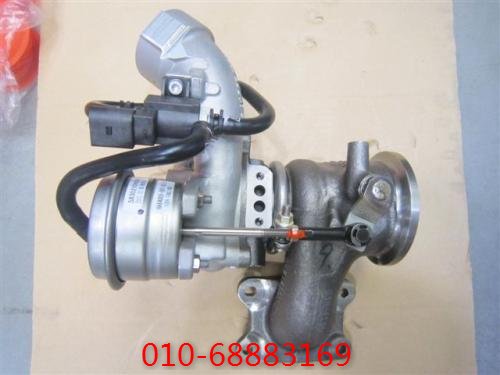

涡轮增加系统

(10)外壳夹紧器螺母扭紧力矩13.6+2.8N.m。

(11)止推轴承厚度5.72-5.74mm。

(12)涡轮夹紧器螺母扭紧力矩13.6+2.8N.m。

2.复盛空压机涡轮调压器的检测

(1)加两个1S9030垫片5,通过孔A 向腔内73.48加压47~51kPa,阀头与根部的最大距离73.48mm。

(2)在36313.6+18N的试验压力下弹簧的长度77.5mm。

(3)试验后弹簧自由长度108.7mm,弹簧外径 66.8mm 。

(4)阀杆螺母上紧力矩6.3土1.7N.m。

(5)压盖螺丝上紧力矩6.3土1.7N.m。

(6)用1S9030垫片调节弹簧长度。在海拔0~457m的范围内需要两片垫片,海拔457~ 1219m 的范围需要一片垫片,海拔1219~1981m的范围不需要加垫片。
