复盛调速器、传动装置及调速器拉杆的检测

1.复盛空压机调速器的检测

(1)导向环弹簧在1.8±O.IN 的试验压力下长度为9.53mm。试验后自由长度为17.3mm,外径10.8mm。

(2)调整过滤器锁紧螺母的扭紧力矩12+4N.m。

(3)堵塞扭紧力矩38±7N.m。限速弹簧在6.6±0.6N的试验压力下长度为12.4mm。试验后自由长度 50.8mm,外径12.88mm。

(4)飞锤平衡弹簧在66±2.2N的试验压力下长度为22.86mm。试验后自由长度59.4 +0.8mm,直径34.82mm。

(5)弹簧5在45+2.2N的试验压力下长度为4.57mm。试验后自由长度8.74mm。弹簧外径12.1mm。

(6)主动齿轮挡板螺栓扭紧力矩12+4N.m。弹簧在32.1+1.8N 的试验压力下长度为28.7mm。试验后自由长度34.8 +0.25mm,弹簧外径7.37mm。

(8)轴承延伸距离11.94±0.13mm。

(9)轴承外径25.60 +0.008mm。齿轮内径25.65 +0.013mm。

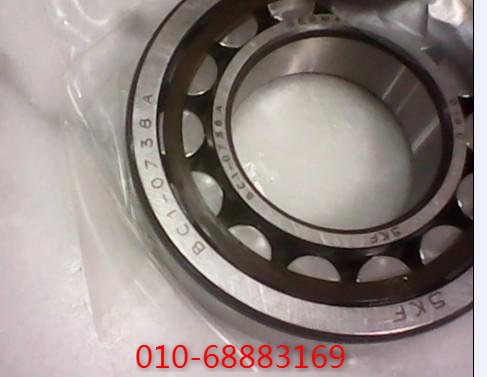

复盛空压机轴承

(10)齿轮高度6.35 0.008mm。齿轮口深6.388+0.008mm。

(11)主动轴轴颈直径17.424 +0.013mm。孔径17.457 +0.013mm。

(12)销子外径15.837 +0.013mm,孔径15.888+0.013mm。

(13)输出轴窜动量0.5~1.5mm。

2.复盛空压机调速器传动装置的检测

(1)传动齿轮挡板螺母扭紧力矩360+45N.m。

(2)中间和后面的轴承所在轴颈外径41.232 +0.013mm,中间和后面轴承内径41.288+0.013mm。轴承最大许可间隙0.23mm。轴承安装时油孔必须和油道对齐。

(3)小伞齿轮轴向间隙0.1+0.05mm。小伞齿轮所在轴颈外径23.769 +0.005mm,小伞齿轮轴承内径28.813+0.013mm。小伞齿轮轴承最大许可间隙0.2mm。

(4)中间齿轮轴端间隙0.38~ 1.14mm。齿轮轴承内径18.987 :0.013mm,齿轮轴颈外径19.114 t0.013mm。

(5)前轴承所在的轴颈外径48.895 +0.013mm,前轴承内径48.959 +0.013mm.轴承最大许可间隙0.23mm。

(6)可以用垫片调整齿轮间隙。测量间隙前把小伞齿轮推离小齿轮,并把小齿轮向上推。

(7)齿轮的啮合间隙0.05~0.15mm。

3.复盛空压机调速器拉杆的检测

(1)尾杆安装与中心杆夹角1250+5。

(2)尾杆长44.45mm。

(3)调速器杆长228.6mm。

(4)调速器杆与水平夹角25。

(5)节气门杆长44.45mm。

(6)节气门杆与水平夹角(节气门关闭时)45。
