复盛空压机点火系统组件的检测
添加时间:2017-12-04

1.复盛空压机点火系统原理

复盛空压机点火系统有两个磁电机控制,每个磁电机控制一侧的8个气缸的点火( 部分型号 用一个磁电机控制16 个气缸的点火,此处以双磁电机系统为例)。

磁电机通过联轴器、干燥机与机油泵同步旋转,磁电机前部的发电机发出交流电,经过整流和稳压变成脉冲直流电,一部分向点火电容充电,另一部分通过电缆向仪表箱供电。

经过减速磁电机中的齿轮与空压机的转速比为1: 2,大齿轮后部安装了一个有磁性的爪,它依次扫过固定在磁电机上的8 个脉冲线圈,在线圈上依次产生一个电脉冲。

每个脉冲线圈各与一个可控硅的控制极相连,每个可控硅又 通过输出端子各与一个点火线圈相连。

电脉冲触发可控硅的导通,使点火电容向相应的活塞,在点火线圈上产生个8000~ 10000V 的高压脉冲,通过火花塞放电点燃该缸的压缩混和气。

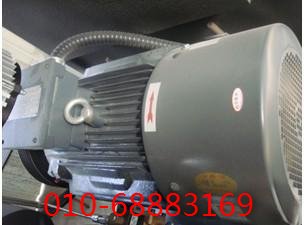

复盛空压机电机

2.复盛空压机磁电机的检测

(1)电机连轴器有无断裂和变形等情况,检查磁电机外观有无破损和变形。

(2)检查磁电机的油封有无泄漏,正时指示窗标记是否清晰。

(3)用万用表测量输出端子的g 与n的电阻应该在180~220Q之间。

(4)用万用表测量其他输出与n 的电阻应为开路(磁电机与点火线圈断开)。

(5)如果不是以上任何一种情况,则需要修理磁电机。

3.复盛空压机点火线圈的检测

(1)初级线圈2 和3 的电阻范围0.1~0.2Q。

(2)次级线圈1和3的电阻范围5~8Q。

(3)点火线圈的电极应完好,高压输出端无破损和锈蚀。

(4)点火线圈损坏后只能更换,不能修复。

4.复盛空压机火花塞和火花塞套的检测

(1)火花塞套丝扣上涂上防粘剂,上紧力矩205+14N.m。

(2)火花塞上紧力矩35+5N.m。

(3) 火花塞间隙0.36+0.03mm。

5.复盛空压机磁电机驱动轴的检测

(1)轴外径25.417~25.443mm。

(2)齿轮轴颈外径15.829~15.845mm。轴承孔径15.888~15.939mm。

(3)传动齿轮挡板螺母上紧力矩25+3N,m。

(4)磁电机联轴器凸块安装时与垂直方向夹角为0。
