大型空压机安装中对变电系统的要求
添加时间:2017-12-11

1.在6~10kV 变配电系统中采用的矩形母线

在矩形和圆形母线的对比中,同样截面积的母线,矩形母线比圆形母线的周长大,因而矩形母线的散热面大,即在同一温度下,矩形母线的散热条件好。

同时由F交流电集肤效应的影响,同样截面积的矩形母线比圆形母线的交流有效电阻要小此,即在相同截面积和允许发热温度下,矩形截面通过的电流要大些。

所以在6-10kV变配电系统中,一般都采用矩形母线,而在35kV及以上的配电装置中,为了防止电晕,一般都采用圆形母线。

2.两根矩形田线并叠使用在一相上时戴流量的计算

根矩形母线的载流量时。允许每相再并上一根或几有在供电负载增加至超过母线,但要保持一定的距离,保证散热条件良好。

如果并上几根母线,而不具备保持一定距离的条件,虽然每相的总截面增大了.但此时的允许载流量并不与每相增加矩形母线的根数成正比,而应该乘上一减少系数(也叫并列系数)。

因为多根并在一起后,母线的散热条件变差,而且在交流电场下邻近效应很大,增大了电抗,使同一电流下的发热量增加,因而并上的母线条数越多,它的电流分布越不均匀,中间母线的电流小,两边母线的电流大,所以母线并叠几根使用后载流量并不直接相加,这就降低了母线的利用率。

因此,在交流装置中,一般母线的并联条数不多于2,个别情况下也不多于3 条。

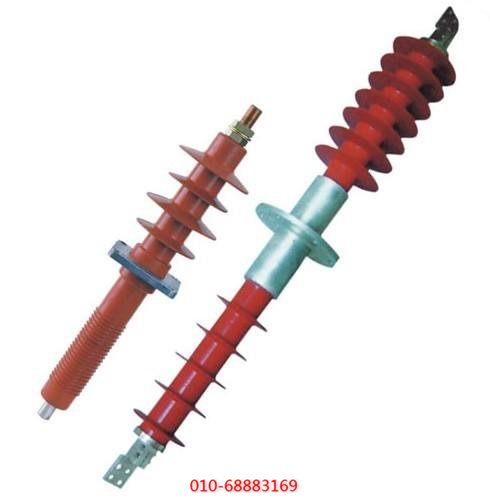

高压穿墙套管

3.高压穿墙套管的安装

(1)日穿墙套管间中心距离一般10kV 为45om.35kv 为6om.在湖湿的地方上述距离应适当增大。

(2) 双回路进出线穿墙套管,两回路套管间最近距离为2m.

(3) 穿墙套管的高低,应使引线距地面不小于4.5m (10kV)。

(4) 穿地管引线应为的“人“学接线。如果用绝缘导线则应在最低部位用一小口。

(5)固定套管的安装板厚度,对铜排穿墙套管不得超过40mm,对铝排穿墙套管不得超过60mm。

4.对变压器室的通风要求

按变压器室夏季通风计算中的变压器室通风窗的面积,差不超过15C的条温度不超过35"C (进风计算温度)、出风温度45*C、进出风诚件要求,设计出的变压器室通风窗的面积。

而变压器制造规定,变压益正常使用时,周围空气温度不超过40C。

国家标准图通风条件比制造厂规定的正常使用环境温度高了5c,按国家标准图中的尺寸设计的变压器室,已不符合变压器对同围空气温度的要求,夏季气温最高时也是电气负载最大的时候,变压器周围空气温度高、负载大,变压器自身温升过高,变压器发生故障就难以避免。

安装在室内的变压器,为了进行散热,变压器室必须有良好的通风条件,这对保证变压器安全运行十分重要。

常见的变压器通风形式,包括3种形式。实践证明这样的通风形式效果良好,空气对流的速度和风量均较适宜。
