常用的3~10kV 电压互感器的接线方式
添加时间:2017-12-11

电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

使用互感器的数量及接线方式是根据供电方式的不同而决定的,以下就是3~l0kV 电压互感器常用的接线方式。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

(1)一台单相电压互感器,一次接高压电源,二次接仪表,这种接线适用于测量线电压,可连接单相电压表、频率表和电压继电器等。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

(2) 用两台单相电压互感器作V/V 形接线(也称不完全三角形接线),这种接线适用于中性点不接地或经消弧线圈接地的系统,用来连接三相电度表、电力表、电压表和继电器等。这种接线方式比采用三相式经济,但有局限性。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

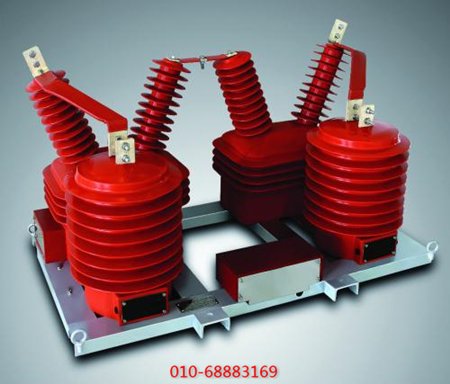

电压互感器

(3) 三相三柱式或三台单相电压互感器接成Y/Y。形接线。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

这种接线方式能满足仅表和继电保护装置接线电压和相电压的要求,但不能量对地电压,因为一次侧中性点不能接地。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

一次线圈接的是相线对中性点的电压不是相线对地的电压。当系统中发生单相接地时,接地的一相虽然对地电压为零,但对中性点电压仍为相电压,这时加于一次线圈的电压并未改变,故二次相电压也未变,因此绝缘监察电历表上反映不出系统接地的情况。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

(4)三相五柱式电压互感器Y./Y./D形接线,这种互感器着”泛采用。因为它既能测量线电压和相电压,又能组成绝缘监察装置和供单相接出保护用。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

它每相有3个线圈,即一个一次线圈,两个二次线圈。二次线圈中一个是基太线圈,它和一般互感器的二次线圈一样,接各种仪表和电压继电器等。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

另一个叫望助线圈,接成开口3 三角形,引出两个端子接电继电器,组成零序保护。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

电压互感器的极性鉴别方法电压互感器的极性可以表明它的一次线圈和二次线圈在同一瞬间的感应电势方向是相同还是相反。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

相同者叫做减极性,相反者叫做加极性。电压互感器极性试验方法有差接法和比较祛两种。差接法试验方祛,将互感器高压线圈接人交流220V 电源,并将互感器高压正端与低压正端连接。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

S 为一单极双投开关,当投向1时测得电源电压,投向2 时测得两负端电压。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

此时,若测得的电压值小于电源电压为减极性,大于电源电压为加极性。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

BI 为已知的减极性标准电压互感器,BII 为同一电压规格但未知极性的待试互感器。

从高压侧引人同一电源,低压侧按图示接线方法接一只电压表。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。

若电压表指示为零或几乎为零时,则为减极性,否则为加极性。另外,还可用直流法点极性。电压互感器是供给保护装置及测量仪表电压线圈的电源设备。
