电压互感器的接地
添加时间:2017-12-11

1.电压互感器的接地

电压互感器二次接地属于保护接地,其目的是为了保证人身和设备的安全。

因为电压互感器在运行时,一次线圈处于高电压而二次线圈则为一固定的低电压(如电压互感器一次线圈电压为10kV,二次电压则是固定的100V,二次电压仅为一次电压的1/100)。

如果电压互感器的一、二次之间的绝缘被击穿,一次高电压将直接加到二次线圈上,而二次线圈所接的各种仪表和继电器的绝缘水平很低,并经常和人接触,这样不但损坏了二次设备,而且直接威胁到工作人员的人身安全。

因此,为了保证人身和设备的安全,要求除了将电压互感器的外壳接地外,还必须将二次线圈一点可靠接地。

2.电压互感器一次保险的安装

电压互感器一次保险的作用是保护系统不致因互感器内部故障而引起系统事故。

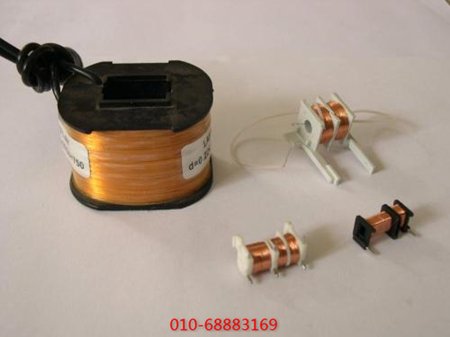

电压互感器

35kV室外式电压互感器装设带限流电阻的角形可熔熔断器(限流电阻值为396Q2),这种熔断器本身断流容量小,仅12~15A。35kV 和10kV 室内电压互感器装设充填石英砂的瓷管熔断器。

这两种保险的熔丝容量均为0.5A,熔断电流0.6~1.8A。

3.10kV 三相五柱式电压互感踢在运行中经常烧毁的预防措施

相五柱式电压互感器,由于在运行中,系统经常发生单相接地放障,这都可能使王感器发生铁尤其在雷用季节常发生线路落雷,纯缘子闪络等故障,由此产生的谐报过电压将导致电压五感器高压熔断器熔断,甚至烧毁磁谐报现象,互感器。

为了避免这种熔斯器及烧毁互感器的故障,可在三相五柱式电压互感器的开口角处并接一阻尼电阻,或在互感器一次侧中性点串接一阻尼电阻。

阻尼电阻的多数可按运行经验来选择。一般在开口三角处并接的阻尼电阻为50 -6002、500W左右。在一次侧中性点串接阻尼电阻为9kn.150W左右。

4.电压互感器一次侧熔断保护的恢复方法

电压互感器一次侧装设熔断保护,主要是用来防止互感器发生内部故障以及次侧引出线的故障。

当发现互感器一次侧熔丝熔断后,应首先检在互感器本身以及引出线部分有无故障,在排除电互感器本身故障后,方可更换合格的熔断器。

在3~10kV电互感器中,一次保护常采用RN2 或RN型熔断器,其熔丝镍铬材料。

总电阻约90.具有限制短路电流的作用。熔丝的额定电流均为0.5A1min 内的熔断电流约为0.6~1.8A,而且在熔管内充有石英砂,有强制断流作用。

当互感器发生故障时,在短路电流尚未达到最大值之前,熔断器就能将线路可靠切断、因而有较好的灭弧孤性能和较大的断流容量。

很显然,若用普通熔丝来代替熔断 器,既不能限制短路电流,又不能熄灭电弧,当互感器故障时,因不能熄弧,有可能烧毁设备,甚至扩大事故范围,造成系统停电的恶性事故。

因此,严禁用普通熔丝来代替电压互感器的一次熔断保护。
