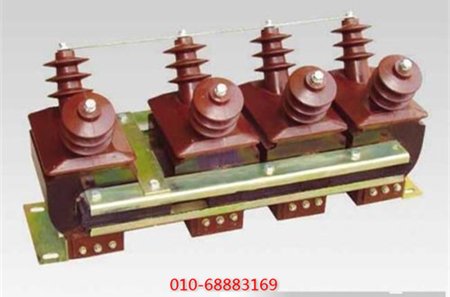

空压机电力系统中,电流互感器的保护方法
添加时间:2017-12-11

1.防止铁磁谐振过电压的方法

电力系统发生铁磁谐振往往会使电压互感器熔断器熔断或烧毁,甚至影响其他电气设备的安全运行,造成系统停电事故。

为了防止谐振过电压发生,通常采取的办法是,在接地监察用的电压互感器开口三角绕组两端或在一次中性点上接一电阻,以增大回路阻尼作用,使谐振不易发生。

电阻选择与互感器型式有关,应根据系统实际计算确定。因为,从效果上讲,开口三角接人电阻越小越好,而-次中性点接人电阻越大越好。

三开口三角接人电阻太小时,当一次系统发生单相接地后,将使电压互感器过热,影响互感器的安全。

而中性点接人电阻太大时,将影响接地监察的灵敏性; 同时,当一次系统发生单相接地后,会发生较大的电压偏移,对一次引出线为弱绝缘互感器中性点的绝缘有威胁。

一般情况下,6~10kV电压互感器,在开口三角绕组上接人一只500W 白炽灯泡,就能可靠地避免或消除谐振。

铁磁谐

2.110kV 电压互感器一次侧保护装置的设置

对110kV及以上的电压互感器,其一次侧均不装设保护设备。这主要是考虑到110kV及以上电压等级的电压互感器均采用串级绝缘结构,绝缘强度大,因电压互感器内部线圈和绝缘引起事故的可能性较小,电压互感器的外部引线采用硬母线连接,不易发生相间短路事故。

同时110kV 及以上系统均为中性点直接接地系统,每相电压互感器都不会承受线电压运行。

此外,110kV 及以上的电压互感器,其二次侧通常都采用自动空气开关作为保护,保护灵敏度较高,不致因二次回路故障而威胁互感器本身的运行安全,所以110kV 及以上的电压互感器一次侧不装设保护装置。

3.电流互感器的接线方式

电流互感器是供给继电保护装置以及测量仪表电流线圈的电源设备。

电流互感器的使用数量和接线方式,根据不同的情况有着不同的要求。

4.电流互感器的使用数量和接线方式

在单相回路中,可接用一台电流互感器。

(2)用两台单相电流互感器接成不完全Y形接线,用来测量相三线电流、有功功率、无功功率和保护相间短路故障等。两台电流互感器按差接法接线,用以保护相间短路。

(3)3台电流互感器Y形连接,用于三相四线制系统,测量电流、功率和保护任何形式的短路故障。

3台电流互感器人形接线,用于配合3 个电流继电器保护各种短路故障。

60电流互感器准确等级的区分电流互感器按其准确度可分为五级。

即: 0.2.0.5.1 、3.10 五级,各级电流互感器的最大误差。

各种等级的电流互感器的适用范围如下: 0.2 级的用于精密测量; 0.5~1级的用于配电盘电流表和电力表,计量电度表用0.5级; 3级的一般用于继电保护; 10级的用于非精密测量。
