空压机电缆的连接要求及敷设方法
添加时间:2017-12-15

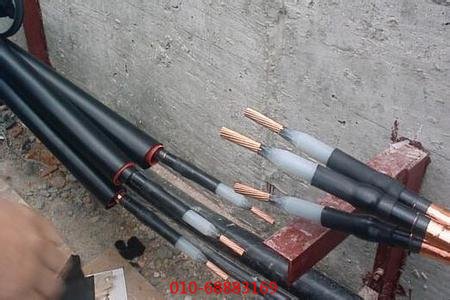

1.电缆的连接有哪些要求?

(1)保证密封:若电缆密封不良,潮气就会侵人电缆内部,导致绝缘性能降低。

(2)保证绝缘强度: 电缆接头的绝缘强度,应不低于电缆本身的绝缘强度。

(3) 保证电气距离:避免短路或击穿。

(4)保证导体接触良好:接触电阻要小 而稳定,并有一定的机械强度。接触电阻必须低于同长度导体电阻 的1.2倍,其抗拉强度不低于电缆线芯强度的70%。

2.电缆如何敷设?

(1)检查电缆:电缆敷设前应先检查该电缆的型号、规格,并检 查有否机械损伤及受潮。

对6~ 10kV 电缆应用2 500V 摇表测量, 每千米电缆的绝缘电阻(209C 时) 不低于100MQ;3kV 及以下的电 缆,可用1000V 摇表测量,每千米电缆的绝缘电阻不低于50MΩ。

电缆敷设方法

(2)挖掘电缆沟、敷设电缆:按施工图要求的地面用白粉画出电 缆敷设的路径和沟的宽度,然后按电缆的敷设方法和埋深要求挖沟。

①直接埋地电缆的敷设:在地面挖一条深度为0.8m 以上的沟, 沟宽视电缆的根数而定。单根电缆一般为600mm 左右,10kV 以下 的电缆,相互的间隔应保证在100mm以上。

每增加一根电缆,沟宽加大170~180mm,电缆沟的横断面呈上宽( 比底约宽200mm)下窄 形状。

沟底应平整,清除石块后,铺上100mm 厚筛过的 松土或沙土,作为电缆的垫层。

电缆应松弛地敷在沟底,以便伸缩, 然后连接中间和终端接头,在电缆上面再铺上100mm 厚的软土或 沙土,盖上混凝土板、砖或石保护板,覆 盖宽度应超过电缆直径两侧50mm。

最后在电缆沟内回填土,覆土要高于地面 150~200mm,并在电缆线路的两端、转 弯处和中间接头处均应竖一根露出地面的混凝土标示桩。

在标示桩上注明电缆的型号、规格、敷设日期和线路走向 等,以便检修。

②电缆沟敷设电缆:先在地面挖一条电缆沟,沟的尺寸视电缆 的多少而定,沟壁要用防水水泥砂浆抹面,电缆敷设在沟壁的角钢 支架上,电缆间平行距离不小于100mm,垂直距离不小于150 mm。最后盖上水泥板。
