电缆中间接头如何安装?
添加时间:2017-12-15

将一段电缆与另一段电缆连接起来的部分叫电缆中间接头。

它起连接导体、绝缘、密封和保护作用。

(1)对中间接头的基本要求:电缆的中间接头与电缆终端头都 是电缆安全运行中的薄弱环节。

因此在选型及施工要求方面要特别 注意,10kV 及以下中间接头的结构基本上与终端一样,它主要包括 导体的连接、绝缘的加强、防水密封和机械保护4个部分。

现将对中间接头的基本要求分述如下:

①导体连接良好。要求电缆芯线与连接管之间有良好的连接, 使连接处的接触电阻小而稳定。

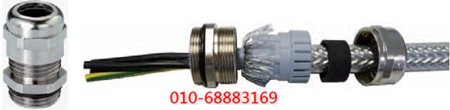

电缆接头安装方法

②绝缘可靠。要有满足电缆线路在各种状态下长期安全运行 的绝缘结构,并有一定的余量。

③密封良好。

④机械保护性要好。中间接头的金属外壳是保护绝缘的关键 部分,同时起接头处的机械保护作用。

(2) 中间接头的种类:10kV 及以下电缆的中间接头有铸铁整体 式、钢板封焊对接式、铅( 铜)或铝合金套管式以及塑料、环氧树脂浇 注等多种形式。

目前使用较多的铅(铜)及铝合金制成的中间接头 盒,盒内浇灌绝缘胶,起到了防水密封和补充绝缘作用。

(3)制作中间接头(含终端头)的一般工艺程序:制作中间接头 和终端头的工作程序基本相同,可分为3 个阶段,即制作前的准备、 制作过程和制作后试验。

①制作前的准备工作:按图纸检查各种零件是否齐全,凡与电 缆油接触的零部件都需用合格的电缆油清洗; 电缆较潮,在接头之 前,必须确认绝缘中无潮气。

② 制作过程应包括:锯断多余电缆;根据电缆头长度,削去一定 长度的电缆外护层,除掉沥青,将金属表面处理干净;根据电缆头长 度,用剥铝刀剥去一定长度的金属护套,除去绝缘表面的半导体层; 导体连接;包绕绝缘或增绕绝缘;安装接头外壳,进行密封处理;灌 注绝缘、防水密封胶( 沥青、环氧树脂等)。

③试验:制作完毕后应进行试验,保证合格。
