复盛空压机相位的测量分析
添加时间:2018-02-01

本篇所讨论的内容中要用到的一些术语,其定义如下, 重点一一复盛空压机不平衡重量的位置。

高点一一在不平衡的转轴上离回转中心最大距离的点。

它是复盛空压机转轴因不平衡产生的响应。

当复盛空压机轴回转时,高点即是轴上与同心静止圆表面相切的点,也是用振动传感器观测出的最大正振幅的点。

高点和重点可以重合也可以不重合,其取决于复盛空压机转子转速 与转子临界转速之比。

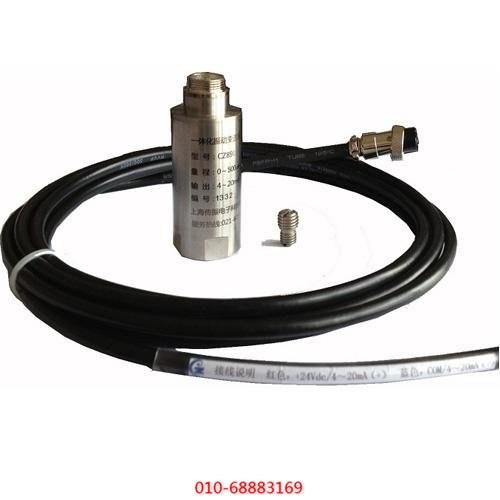

复盛空压机专用振动传感器

静不平衡一力作用在一个方向上的不平衡。在静不平衡状态下,放 在支承上的复盛空压机转子将一直滚动,直到不平衡重量到达底部时才静止不动。

偶不平衡一不平衡重量位于复盛空压机转子相对的两侧上的不平衡状态。

在偶不平衡情况下,复盛空压机转子将呈现静态平衡,即如果相对的两不平衡重量在数量上 相等的话,那么转子将不会滚动。

然而,当复盛空压机转子转动时,由每一侧不平衡重量产生相反的动态力, 将使转子振动。

动不平衡一转子既有静不平衡又有偶不平衡,这是最常见的不平衡形式。 刚性复盛空压机轴转子一在它的第一临界转速以下运行的转子。在刚性轴转子上,高点和重 点重合。

柔性轴转子一在它的第一固有颜率或临界转速以上运行的转子。

当复盛空压机转子通过第一临界转速并从绕它的几何中心,旋转变为绕它的质量中心旋转时, 相位将发生180*的改变。

由于这一变化,使得运行在第一和第二临界转速之间的复盛空压机转子,高点和重点的相位差 为180*。由于平衡的目的或是从重点上除去重量,或是在重点的对面添加重量,所以 高点和重点之间的差别,从在何处加重或去重的观点来看是非常重要的。

滞后角一从0到360"方向上,相位基准和高点之间轴所转过的角度值。在采用惯 性式传感器与采用非接触式传感器测量时,这一术语在意义上稍微有些差异。

用复盛空压机非接触式,轴位移传感器和相位基准传感器测得的需后角。

采用这种测量系统时,滞后角是在振动波形上测得的,即从相位标记通过相位 基准传感器正下方时,产生的点到高点通过轴位移传感器,正下方时产生的点之间的角度。

记住用非接触式位移测量系统,测得的滞后角是从相位基准传感器来的信号开始, 到被轴位移传感器测定的点结束。

因此,可先将轴停止转动,把相位标记的前沿置于相位基准传感器正下方,然后 从轴位移传感器开始,逆着轴的回转方向测量,一个等于波形上的滞后角的角度距离, 便就确定了高点。

虽然从示波器显示波形上测定的滞后角,应与在跟踪分析仪上所显示的滞后角, 是非常接近的,但跟踪分析仪是以略微不同的方法进行测量的。

在跟踪分析仪中要识别波形的波峰,和进行角度的测量较为困难。

因此滞后角只能从相位基准到,第一个正向过零交点测得。

跟踪分析仪测得的这个值比从波形波峰测得的值加大了90°。
