复盛空压机活塞组件的安装
添加时间:2017-12-01

1.复盛空压机活塞环的选配、安装

一般说来,只要气缸的直径不超过其原来直径的4%,可继续使用标准尺寸的活塞环,否则,应选择加大环,但气缸必须是圆的,因为加大环不能矫正或补偿偏圆或锥形孔。

当活塞底部与气缸孔间隙减小到最小允许间隙0.25mm时,活塞环必须更换。

(1)检查活塞环的零件编号是否为所需的活塞环。

(2)制作一个环规,其内径与气缸孔直径相同,装人活塞环,测量并记录活塞环开口间隙。

(3)测量环的径向厚度,记录该尺寸以便将来参考。

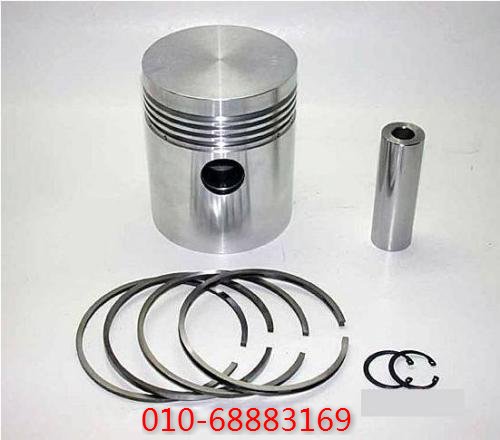

复盛空压机活塞组

(4)检查活塞环槽是否清洁和光滑。

(5)把活塞推人气缸,直到最里端的环槽恰好位于气缸的外沿。

(6)把活塞环装入环槽内,并测量活塞环侧隙。

(7)轻轻地抬起活塞把它推人气缸,直到活塞环进人缸孔内。

(8)测量活塞环与缸孔之间的问隙,重复(6)-(7)步直到选配安装好全部环。

2.复盛空压机活塞杆填料盒的安装

把填料盒装人气缸壳体密封腔内并紧固固定螺栓。

3.刮油环盒的安装

把刮油环盒装在中体刮油环槽内,并用螺栓上紧。

4.复盛空压机活塞的安装

(1)在活塞上安装活塞拆卸工具,在活塞杆的螺纹处套上螺纹套,在活塞和活塞杆上抹 上润滑油,把活塞抬人气缸内,通过填料盒进人中体。

(2)把活塞环装在活塞环槽内,环口错开180°,并避开气阀。用工具压紧活塞环推动活塞 完全进入气缸。

(3)活塞杆通过刮油环压盖后,摘下螺纹套,把活塞杆的锁紧螺母装在活塞杆上。继续缓 慢推动活塞,当活塞杆进人十字头时,压紧并转动活塞,将活塞杆拧入十字头。

(4)当活塞转动时注意观察活塞杆暗销的位置,在活塞杆旋入十字头还剩余9~10圈时,插人暗销,卸下活塞拆卸工具。
